Začalo to jako podezření na chybu FVE. Battery Box hlásil omezení výrobny, přecházel do bypassu, objevovalo se napětí nad 253 V a dům měl výpadky, aniž by „spadly pojistky“. V jednu chvíli se řešilo, jestli ČEZ neposílá povel k zamezení přetoků, jindy zase přehřívání měniče nebo chování wallboxu.
Skutečná závada ale byla mnohem prostší – a zároveň nebezpečnější. Příčinou byla nedostatečně dotažená svorka ochranného/středního vodiče v přípojkové části, která se postupně vyhřála a poškodila svorkovnici.
Bezpečnostní upozornění
Příběh popisuje konkrétní závadu z praxe. Pokud se v instalaci objevuje přepětí, podpětí, zápach po spálenině, výpadky bez vybavení jističů nebo podezření na problém s N/PEN vodičem, neprovádějte zásahy svépomocí. Odpojte citlivé spotřebiče a volejte odborně způsobilou osobu.
První dojem: „zlobí FVE“

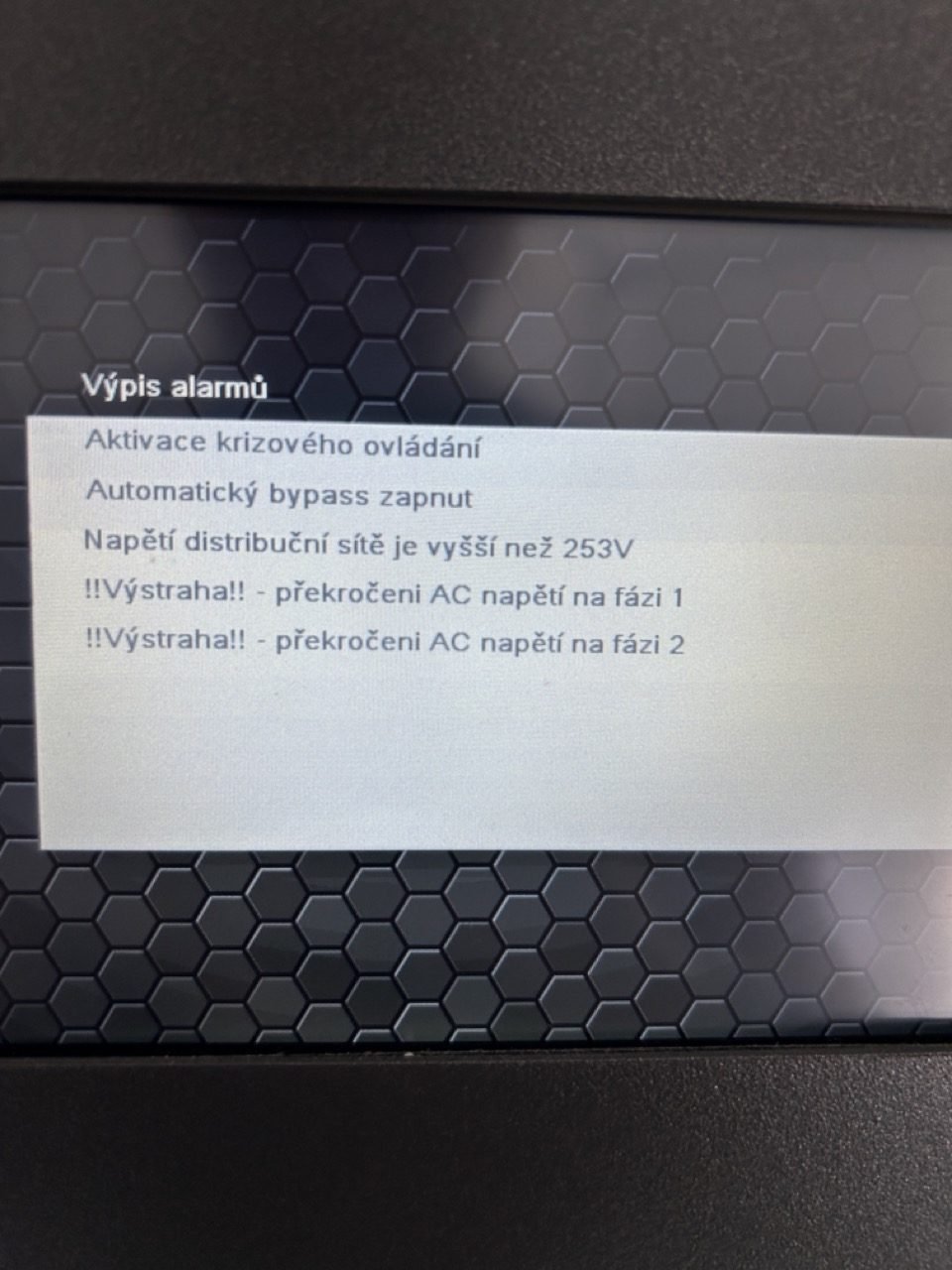

Hybridní fotovoltaika s bateriovým úložištěm se začala chovat zvláštně. Opakovaně se objevoval automatický bypass, zákaz přetoků do distribuční sítě a alarm krizového ovládání. V letních teplotách navíc Battery Box vykazoval vyšší teplotu, takže se nabízelo vysvětlení, že zařízení přechází do ochranného režimu kvůli přehřívání.
Jenže do toho se přidaly další projevy: výpadky proudu, kolísání napětí a výrazná nesymetrie mezi fázemi. V tu chvíli už nešlo jen o komfortní problém FVE, ale o stav, který mohl ohrozit spotřebiče v domě.
Dotaz na ČEZ: neposlal distributor povel k omezení?
Protože na displeji svítila hláška o aktivaci krizového ovládání a omezení výrobny od distribuční soustavy, první logický krok byl dotaz na ČEZ Distribuci. Otázka zněla jednoduše: byl do lokality vyslán povel k omezení FVE nebo zamezení přetoků?
Odpověď byla důležitá: ČEZ Distribuce potvrdila, že žádný takový povel nevysílala. Tím se podezření přesunulo z dálkového řízení na samotné odběrné místo – tedy na rozvaděč, přívod, svorky, N/PEN vodič, zapojení Battery Boxu a související části instalace.
Pak přišla čísla, která už nešla ignorovat

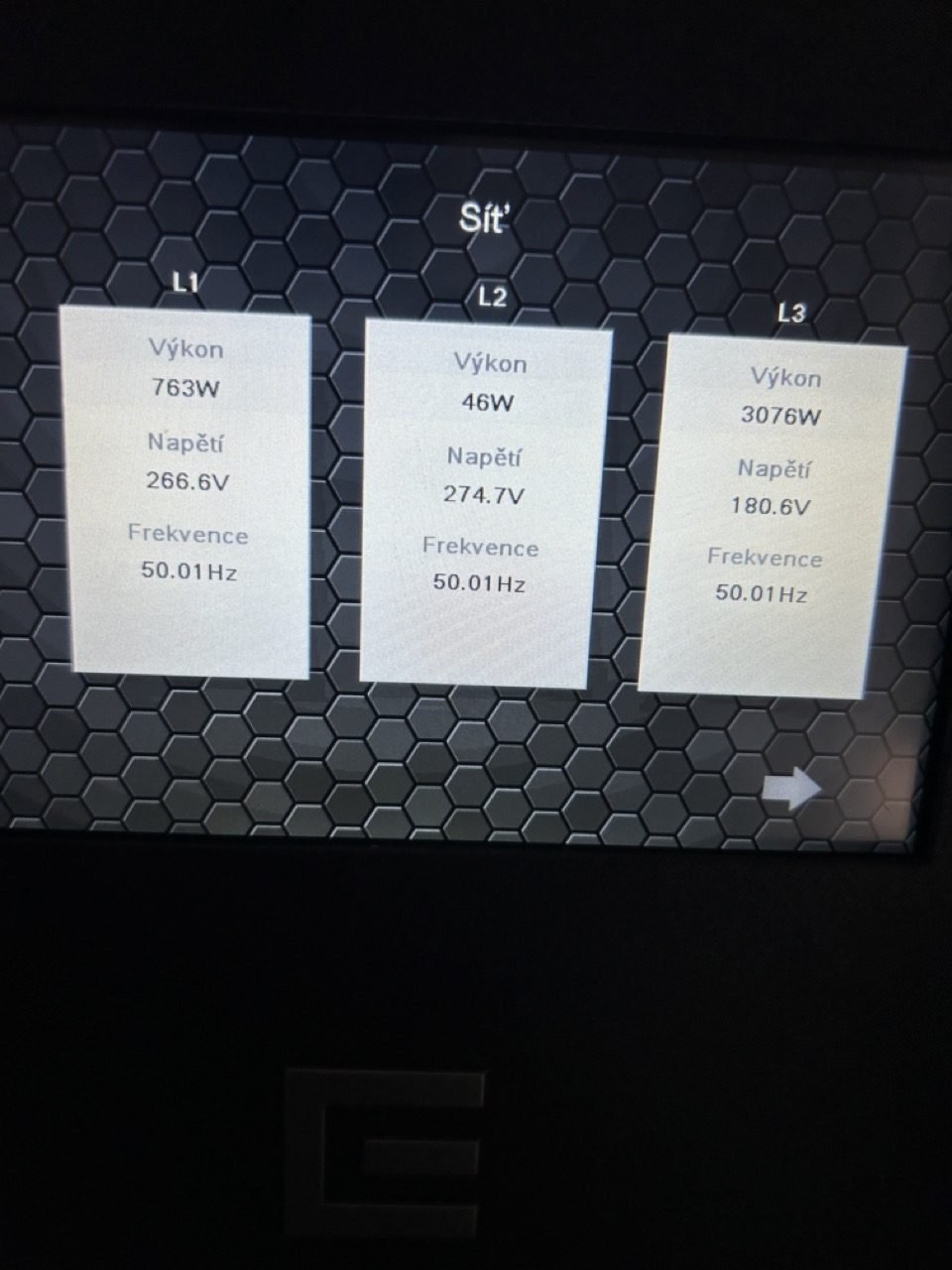

Na displeji Battery Boxu se začaly objevovat hodnoty, které jasně ukazovaly, že síť v domě není v pořádku. Při jednom měření byly hodnoty přibližně:
Taková kombinace – na dvou fázích vysoké napětí a na jedné fázi výrazný pokles – je typická pro závažnou nesymetrii. V praxi je nutné myslet na problém se středním vodičem, PEN/N spojem, špatně dotaženou svorku nebo jiný přechodový odpor v cestě napájení.
Wallbox nebyl viník, ale závadu ukázal naplno
Další stopu přinesl wallbox. Při nabíjení auta byl na L3 vysoký odběr a právě tehdy se napětí začalo chovat nejhůř. Po odpojení auta z wallboxu se napětí srovnalo.
To neznamená, že by závadu způsobil wallbox. Spíš fungoval jako zátěžová zkouška. Velký odběr na jedné fázi dokáže slabý spoj, přechodový odpor nebo problém s N/PEN vodičem velmi rychle odhalit. Instalace, která bez zátěže vypadá „ještě normálně“, se při větším odběru může začít chovat nebezpečně.
Pohotovost ČEZ a první měření
Na místo byla přivolána pohotovostní služba ČEZ kvůli opakovaným výpadkům a podezření na problém v síti. Technik provedl měření a potvrdil, že problém se projevuje na straně odběrného místa. Na vstupu u sloupku vycházela impedance smyčky přibližně 0,3 Ω na fázi.
Jenže v domovní části se následně objevila hodnota okolo 3,3 Ω. Tak velký rozdíl byl klíčovou indicií: závada nejspíš nebude v distribuční síti před domem, ale někde mezi vstupem do objektu, přípojkovou částí a domovní instalací.

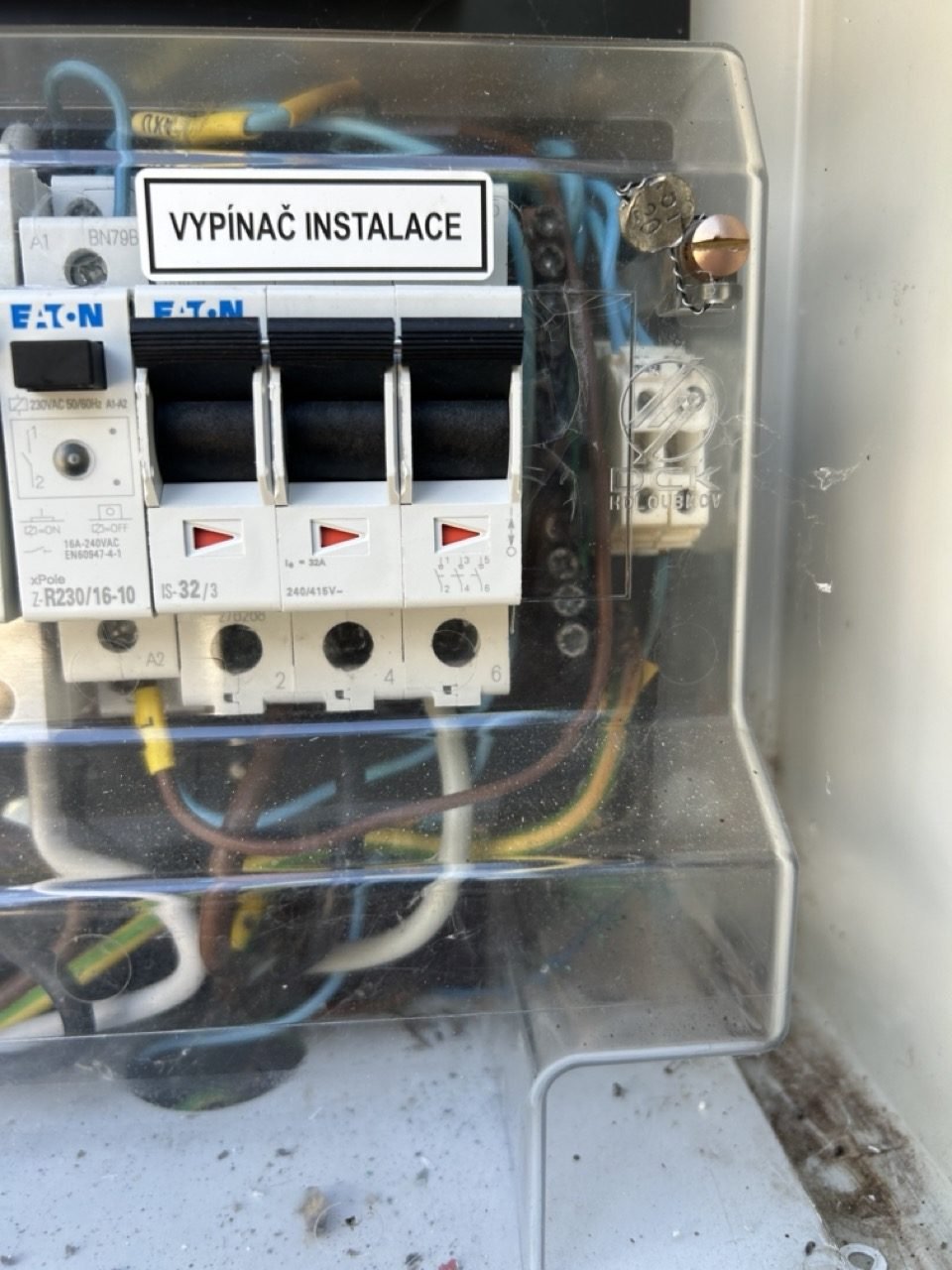

Rozplombování není formalita
Pro ověření bylo nutné dostat se do zaplombované části rozvaděče. Důležité praktické poučení: pokud je závada v odběrném místě, opravu obvykle nezajišťuje distributor jako opravu distribuční sítě. Řeší ji vlastník objektu prostřednictvím odborné osoby.
Pokud je potřeba porušit plomby, je nutné postupovat podle pravidel distributora. ČEZ Distribuce má k rozplombování samostatný postup a žádost lze řešit přes aplikaci, portál nebo formulář.
Informace ČEZ Distribuce k rozplombování elektroměru
Po otevření rozvaděče bylo jasno
Po příjezdu revizního technika a otevření rozvaděče se ukázala skutečná příčina: vyhřátá a poškozená svorkovnice. Závada pravděpodobně vznikala postupně. Nedostatečně dotažená svorka vytvořila přechodový odpor, spoj se při zátěži zahříval a stav se dál zhoršoval.
Při vyšších odběrech – například při nabíjení elektromobilu – se problém projevil naplno. Napětí na jednotlivých fázích se začalo výrazně rozcházet, Battery Box hlásil ochranné stavy a automaticky přecházel do bypassu.

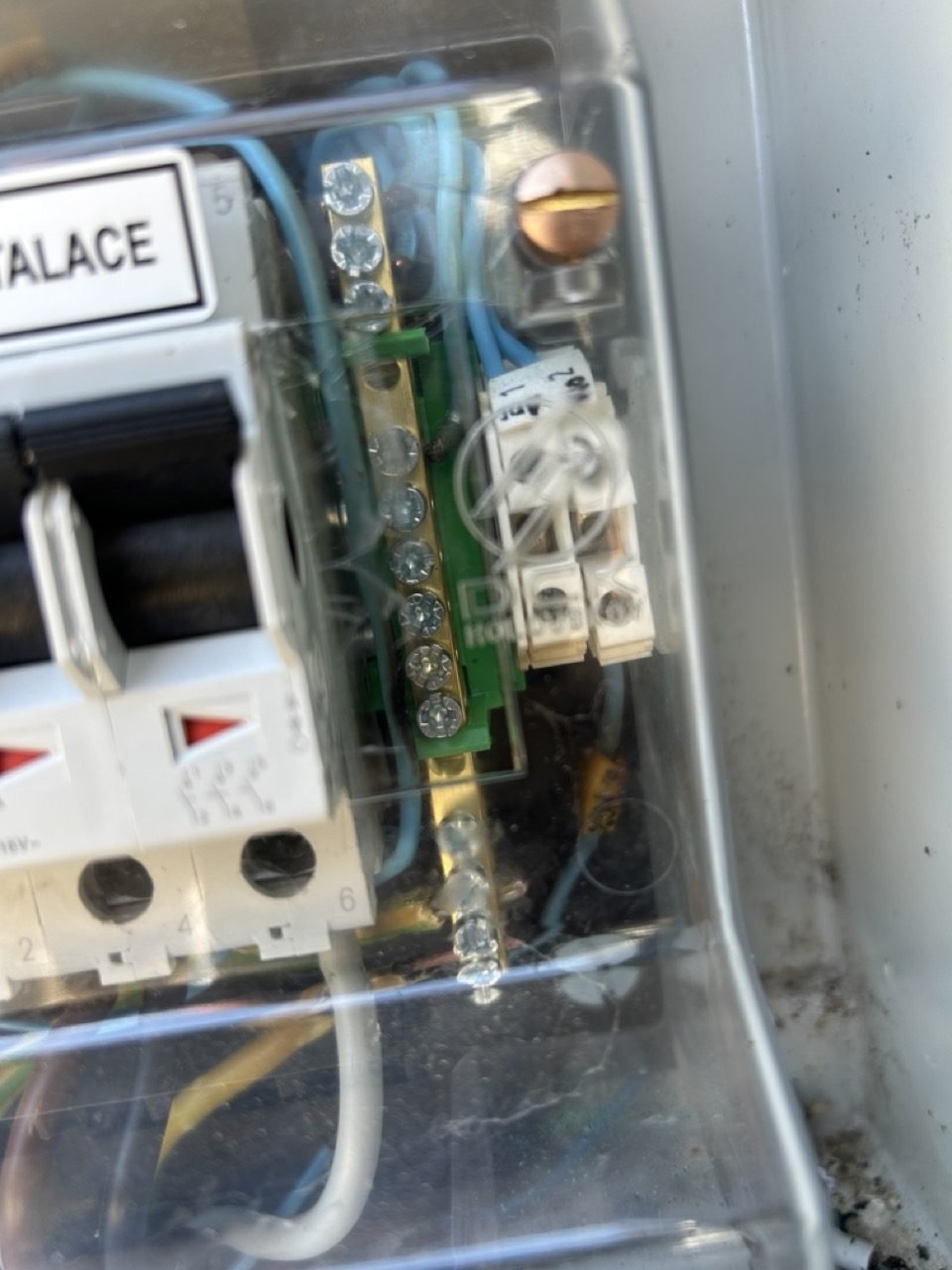

Oprava: výměna svorkovnice a nové připojení vodičů
Po zjištění závady byla kontaktována firma, která měla jako poslední přístup do rozvaděče před zaplombováním. Následující den proběhla výměna svorkovnice, opětovné připojení vodičů a kontrola spojů.

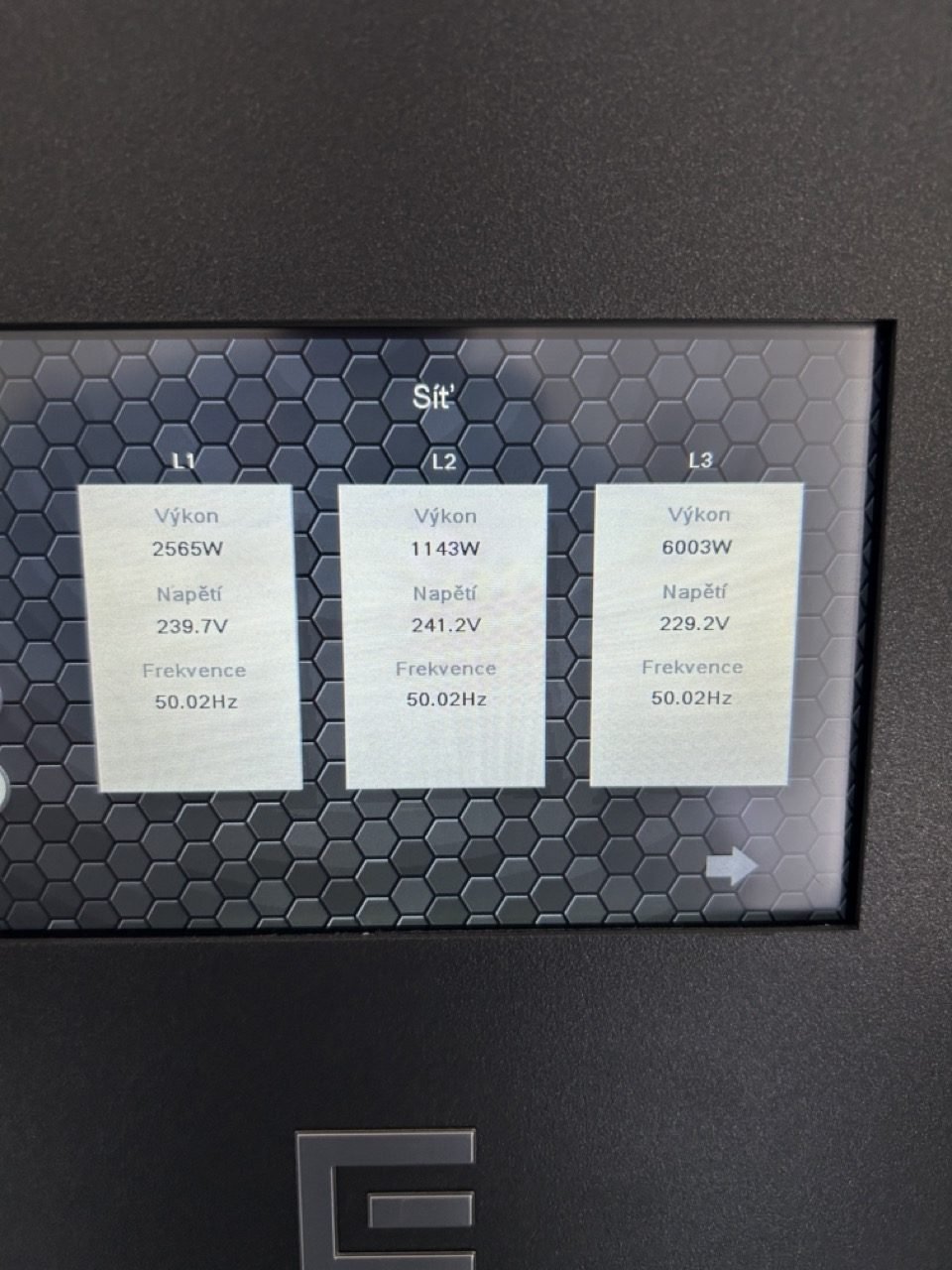

Po opravě se napětí stabilizovalo i při zatížení. FVE i Battery Box se následně vrátily do běžného provozu.
Proč FVE po opravě hned nevyráběla naplno?
Po opravě se objevila ještě jedna zajímavost. Battery Box měl vybité baterie, a proto FVE zpočátku vyráběla jen minimálně – přibližně 300 až 400 W. Teprve po dobití baterií zhruba na 20 % začal systém fungovat normálně.
U hybridních systémů to nemusí znamenat závadu. Řídicí logika může nejprve chránit bateriový bank, obnovit minimální stav nabití a až poté pustit systém do běžného provozu.
Co si z toho odnést
- Ne každá chyba u FVE je chyba měniče, panelů nebo baterie.
- Přepětí na jedné fázi a podpětí na jiné fázi je varovný signál – často vede k N/PEN vodiči, svorkám nebo přechodovému odporu.
- Wallbox, tepelné čerpadlo nebo jiná velká zátěž může skrytou závadu odhalit rychleji než běžný provoz.
- Měření impedance smyčky v různých bodech instalace pomáhá zjistit, kde se problém nachází.
- Dotažení svorek není drobnost. Jeden špatný spoj může rozhodit napětí v celém domě.
Časté otázky k podobné závadě
Co znamená hláška „napětí distribuční sítě je vyšší než 253 V“?
Jde o ochranný stav. Zařízení vidí napětí mimo běžný provozní rozsah a může omezit výrobu nebo přejít do bypassu. Samotná hláška ještě neříká, zda je příčina v distribuční síti, ve FVE, ve velké zátěži nebo v místní instalaci.
Může být viníkem wallbox?
Wallbox nemusí být hlavní viník. Často ale funguje jako zátěžová zkouška. Pokud je někde přechodový odpor nebo špatný spoj, vysoký odběr při nabíjení auta závadu rychle ukáže.
Proč je špatně dotažená svorka takový problém?
Protože se spoj při průchodu proudu zahřívá. Tím se stav dále zhoršuje, svorkovnice se může poškodit a v instalaci se mohou objevit přepětí, podpětí, výpadky nebo nebezpečná nesymetrie mezi fázemi.
Co dělat, když v domě vidím hodnoty jako 275 V a 180 V?
To je stav k okamžitému řešení. Vypněte nebo odpojte citlivé spotřebiče, nepoužívejte wallbox ani velké zátěže a volejte odborně způsobilou osobu. Do zaplombovaných nebo živých částí rozvaděče nezasahujte.
Kdo řeší opravu v zaplombované části?
Pokud je závada na straně odběrného místa, opravu obvykle zajišťuje vlastník objektu přes odbornou firmu. Při zásahu do zaplombované části je potřeba řešit rozplombování podle pravidel distributora.
Závěr
Tento případ ukazuje, proč se u domů s FVE, bateriovým úložištěm a wallboxem musí hledat závada systematicky. Battery Box v tomto příběhu nebyl hlavní viník – pouze hlásil a chránil to, co v instalaci viděl.
Skutečný problém byl v přípojkové části. A právě proto má smysl kombinovat měření napětí, kontrolu smyčky, ověření zátěže, kontrolu N/PEN vodiče a důkladnou prohlídku svorek. Moderní technologie často jen odhalí starý dobrý problém: špatný spoj.
